Струбцина – инструмент для фиксации деталей при обработке. Как сделать хорошую струбцину своими руками и сэкономить сегодня рассказывают эксперты издания .

Простая столярная струбцина в процессе деревообработки – просто незаменимая вещь. Струбцину применяют, если нужно закрепить доску, лист, плиту при раскрое. Кто работает с древесиной довольно часто, предпочитают именно самодельные столярные струбцины.

ВАЖНО! Струбцина быстрозажимная способна развивать усилие сжатия до 450 кг.

Обычно самодельные струбцины делают из древесины либо из металла. Ни один мастер в своей работе не обходится без этого инструмента, выпускаемого в различных вариантах – от универсальных до специализированных.

По разновидностям бывают:

По механизмам зажимов:

Как и любой другой необходимый в хозяйстве инструмент, струбцины реально приобрести в любом строительном или хозяйственном магазине, но самодельные, изготовленные в домашних условиях, ничем не будут уступать заводским струбцинам.

ВАЖНО! Перед изготовлением даже простой конструкции инструмента позаботьтесь о чертежах.

Сделайте струбцину своими руками:

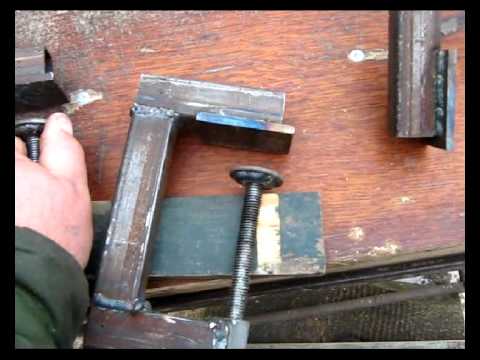

Струбцина из металла

1 место

Струбцина из дерева

2 место

Струбцина из трубы

3 место

Качественные и надежные зажимы получаются, если их изготавливать:

  • из дерева;
  • из металла;
  • фанеры;
  • трубы;
  • швеллера;
  • профильной трубы;
  • уголков и болтов.

Процесс изготовления:

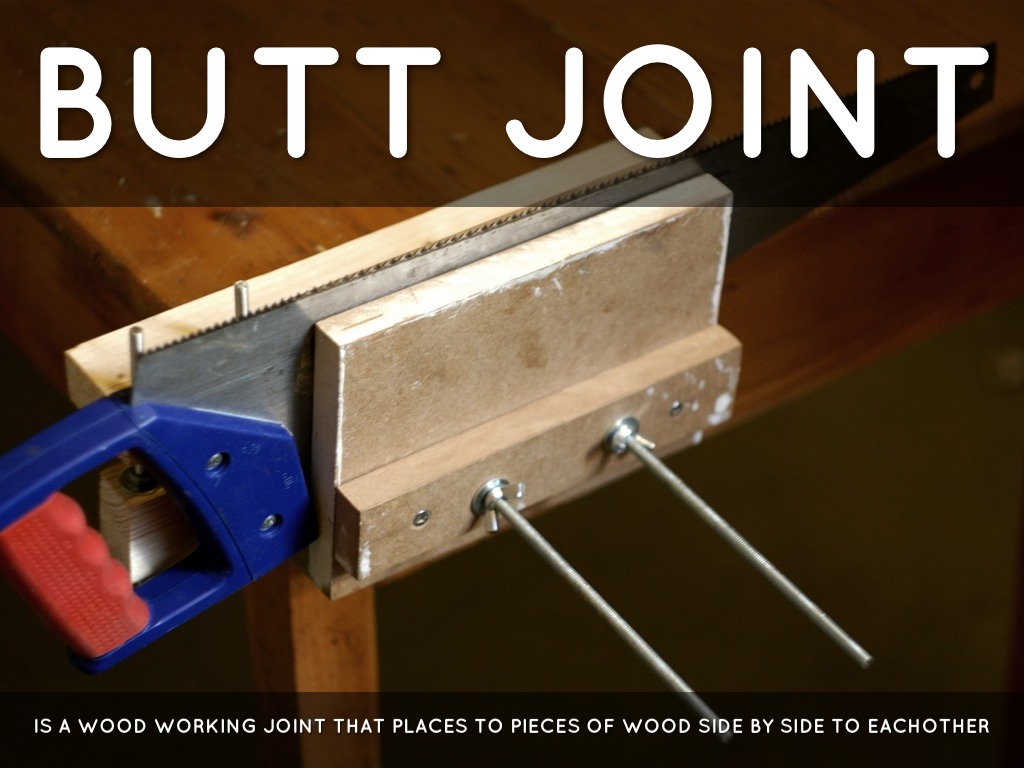

  1. для изготовления необходимо: пара шпилек, длина резьбы которых 200 мм и Ø около 5 мм; еще одна пара шпилек с тем же Ø, но с длиной резьбы 120 мм, гайки, пара дощечек из фанеры размером 15х150х200 мм, пара реек размером 20х40х240 мм;
  2. самодельные струбцины крепят на поверхности рабочего стола: применяем бруски, приготовленные для крепления к верстаку зажима; на них просверливают несколько отверстий для плотного прижатия друг к другу гаек со шпильками;
  3. нижний брус для устойчивости располагают плотно (плашмя) на горизонтальной поверхности, а верхний – ребром к столешнице;
  4. далее устанавливают фанерные дощечки, к ним прилагают брусок, который крепят на поверхности стола. Важно проследить, чтобы нижний край досок был на 3 см ниже бруска;
  5. все три элемента просверливают насквозь, в них чуть позже фиксируют шпильки;
  6. одну дощечку фиксируют к нижнему бруску, вторая доска будет служить зажимом;
  7. струбцину делают с помощью подвижной фанерной полоски;
  8. короткие шпильки крепят струбцину к поверхности стола, длинные определяют рабочий ход. Гайки – для фиксации подвижной части и регулировки силы зажима, в конструкции они выполняют роль рычагов.
Фото 1 — Простейшую струбцину из дерева изготавливают из двух деревянных брусков (подойдет сосна). Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксацииШаг 1 — Простейшую струбцину из дерева изготавливают из двух деревянных брусков (подойдет сосна). Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации Фото 2 — Мебельные гайки с фиксатором под деревоШаг 2 — Мебельные гайки с фиксатором под дерево Фото 4 — Стальные шпильки, не обязательно из закаленной сталиШаг 3 — Стальные шпильки, они не обязательно должны быть из закаленной стали Фото 5 — Гайки - барашки с резьбой, соответствующей шпилькамШаг 4 — Гайки — барашки с резьбой, что соответствуют шпилькам Фото 6 — Шайбы упорные можно использовать обычные. Из брусков выпиливают рабочие клещи. Строго параллельно сверлят отверстия под шпильки с небольшим люфтом. Шпильки вкручиваются в мебельные гайки. Схождение обеспечивается барашками или обычными гайками с рожковым ключом (если требуется особо прочный захват)Шаг 5 — Упорные шайбы можно использовать обычные. Из брусков выпиливают рабочие клещи. Строго параллельно сверлят отверстия под шпильки с небольшим люфтом. Шпильки вкручивают в мебельные гайки. Схождение обеспечивается барашками или обычными гайками с рожковым ключом (если требуется прочный захват) Фото 7 — Готовая струбцина Шаг 6 — Готовая струбцина

Рычажные струбцины совершенно не требуют особой силы от мастера: для хорошего зажима детали следует просто использовать рычаг, выполняющий работу за человека. Остальные типы быстрозажимных инструментов отличаются разным механизмом зажима, но все они удобные.

Для сварки используют угловую струбцину, благодаря которой сварочные работы выполняются гораздо быстрее и проще. Именно она является универсальным фиксатором, скрепляющим при сварке надежно обрабатываемые поверхности под необходимым углом (от 30 до 90 градусов).

Трубная струбцина используется при сварке металлических труб торец в торец, поскольку задача довольно сложная, требующая не только навыков, но и точной ориентации заготовок в пространстве.

Обычно трубные струбцины изготавливают из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Струбцина может быть любой длины, стоит лишь нарезать резьбу на одном конце трубы и навинтить затем на нее упор.

Зажим можно в любой момент переставить на трубу другой длины или демонтировать.

Трубная модель, изготовленная своими руками:

Деревянные струбцины изготовить намного проще, чем остальные виды:

Ленточная струбцина широкого спектра предназначена для удобного склеивания рамок и ящиков, используется при ремонте деревянных стульев, рам, столешниц, аквариумов.

В основе струбцины – ремень, капроновый или кожаный. Именно с его помощью передается прижимное усилие на сопряженные детали. Обеспечивает любой заготовке равномерное усилие прижатия и прочную фиксацию.

Процесс изготовления:

Среди столярных струбцин — f-образные, представляющие собой комбинирование неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. Имеют глубокий зев, позволяющий фиксировать деталь далеко от ее кромки.

На губке зажима у скользящей головки может быть установлен эксцентриковый рычаг или регулировочный винт.

Струбцины двух типов:

  • Light duty (для легкого использования) — тонкие и узкие, не занимают много места и характеризуются малым весом;
  • Heavy duty (для более тяжелых работ) характеризуются простотой и дешевизной.

ВАЖНО! В работе последние не очень удобны, поскольку держать их приходиться двумя руками и потом закручивать.

При изготовлении и для стяжки мебельных щитов, дверей и окон используется струбцина вайма.

Подразделяются на два типа:

  1. открытые используются для склеивания в щит досок и стягивания шипов при сборке деревянных дверей и окон;
  2. закрытые применяются только для склеивания щитов.

Струбцины закрытого типа состоят из двух шин, при этом щит оказывается зажатым снизу и сверху между шинами, что предупреждает коробление щита при стягивании.

Ручные тиски (струбцина) используют для надежного фиксирования различных деталей при их склеивании, резке или обработке. Именно благодаря ручным тискам удается получить устойчивое положение нужной детали.

ВАЖНО! Ручные тиски – это не обычные тиски, прикручиваемые к столу. Состоят они из двух основных частей – неподвижной (стержневой рамы) и подвижной, с помощью которой регулируется расстояние зажима и фиксируется сама деталь.

Для циркулярки отлично подойдут прижимные струбцины, применяемые для точного и аккуратного распиливания небольших отрезков материала, сгибания и прочих операций с деревом.

  • для крепления различных элементов в процессе сборки мебели, для склейки щитов, непосредственно мебельного щита, склеивания досок;
  • крепление датчика эхолота на торец лодки. Используются струбцины и для вязания мушек;
  • на струбцине возможно крепление настольной лампы. Светильник на струбцине — это лампа с креплением к столу. Она имеет зажим, что жестко фиксируется на поверхности. Колонна настольной лампы гибкой конструкции позволяет регулировать источник света в любом нужном направлении;
  • пильный диск для болгарки крепится именно струбцинами;

ВАЖНО! При отсутствии трубы либо полки, на которые можно прикрепить струбцины, следует подумать о небольшом держателе для их хранения. Для этого достаточно прикрепить две треугольные дощечки на стенную панель, а между ними разместить сами струбцины. Возможно, это будет пара держателей — с одной стороны можно вешать короткие струбцины, а с другой – длинные.

  • ременную модель, служащую для фиксации больших или сложных по форме предметов, чаще всего используют для склеивания рамок. Корпус устройства может быть изготовлен из нейлона и металла, что гарантирует длительный срок службы;
  • для стяжки половой доски;
  • для ремонта крыльев авто;
  • для изготовления напольного стапеля, торцовочной пилы;
  • для сшивания документов в делопроизводстве и для архивного переплета;
  • для закрытия крышки часов. При самостоятельной чистке, замене батарейки и другой работе с хронографами сталкиваются с проблемой, как закрыть заднюю крышку наручных часов. Сделать это непросто, если это дорогие швейцарские часы, поскольку механизм закреплен довольно плотно во избежание нарушений герметичности;
  • в обувной мастерской используют специальные струбцины для обуви, которые реально изготовить своими руками. С данными устройствами ремонт обуви происходит намного качественнее и быстрее.

Источник: http://etotdom.com/remont/strubcina-svoimi-rukami/
